Nhà phố 3 tầng + 1 tum 5x24m (Full bộ môn kiến trúc, kết cấu, điện, nước)
Nhà phố 5mx24m, 3 tầng + 1 tum, diện tích 120m2, bao gồm phòng khách, phòng bếp, phòng sinh hoạt chung, phòng ngủ, phòng vệ sinh
Ngày đăng: 12/5/2026
File download:
2.Nha pho 5x24m 4 tang.rar
Dung lượng file:
5.48 MB
Phong cách: Hiện đại
Kích thước: Rộng 5m, Dài 24m, DT 120m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
16
Bộ sưu tập
0
Đánh giá (21)
5/5
Ngày tham gia
21/3/2022
Mô tả chi tiết
Nhà phố 5mx24m, 3 tầng + 1 tum, diện tích 120m2, bao gồm phòng khách, phòng bếp, phòng sinh hoạt chung, phòng ngủ, phòng vệ sinh

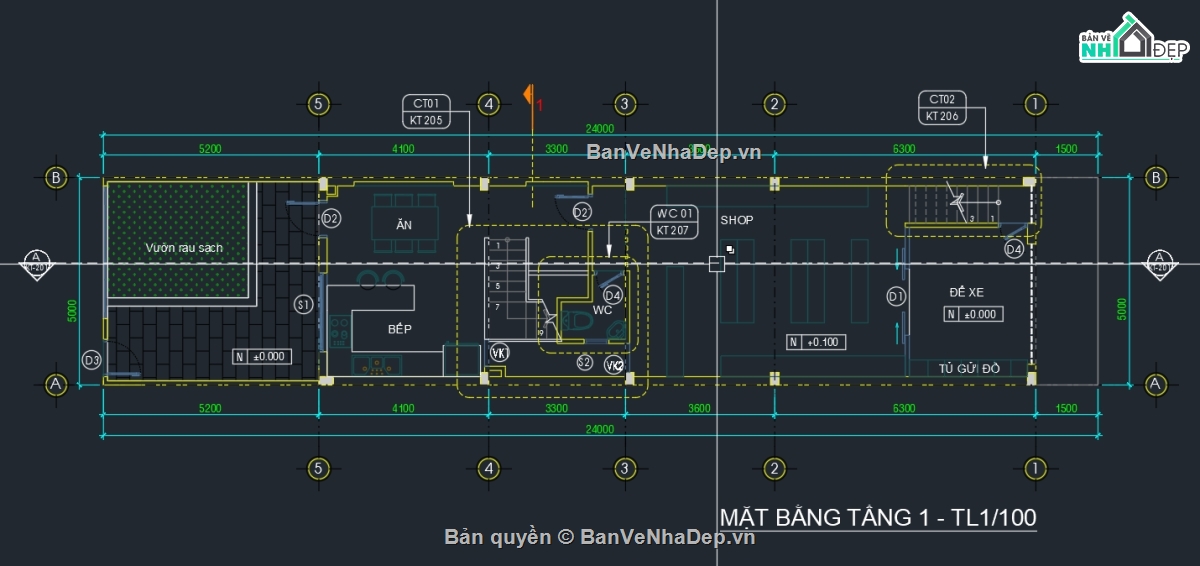

Tầng 1:
|
STT |
Phòng / Khu chức năng |
Kích thước (m) |
Diện tích (m²) |
|
1 |
Vườn |
5.2 × 5.0 |
26.0 |
|
2 |
Bếp + Ăn |
4.1 × 5.0 |
20.5 |
|
3 |
Khu thang + WC |
3.3 × 5.0 |
16.5 |
|
4 |
Shop |
3.6 × 5.0 |
18.0 |
|
5 |
Để xe |
6.3 × 5.0 |
31.5 |
|
6 |
Khoảng sân / lối trước |
1.5 × 5.0 |
7.5 |

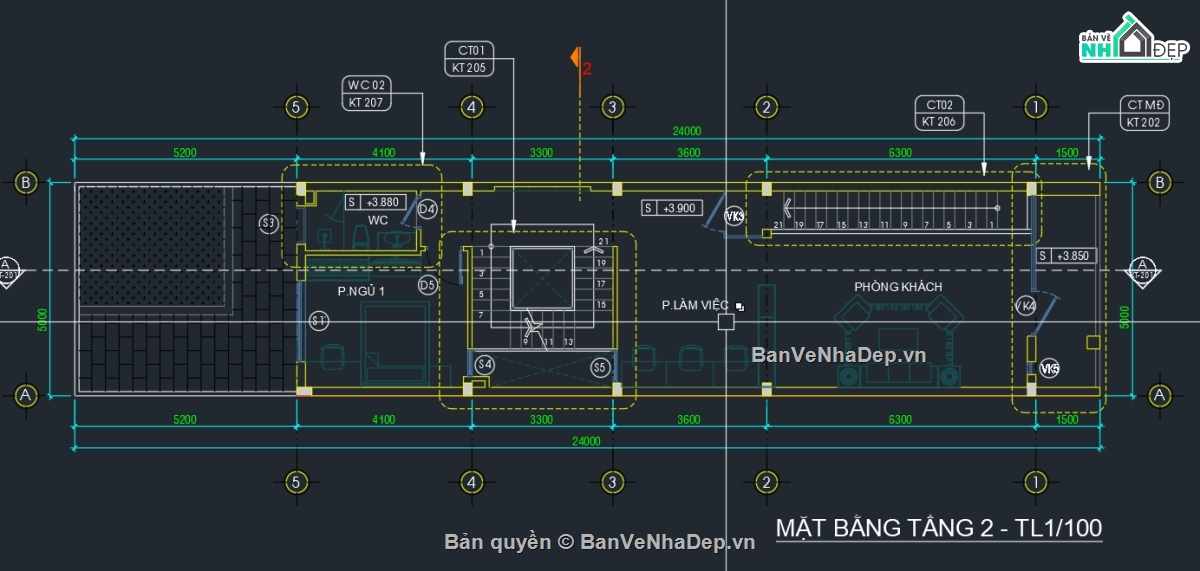

Tầng 2:
|
STT |
Phòng / Khu chức năng |
Kích thước (m) |
Diện tích (m²) |
|
1 |
Sân / khoảng ngoài trời |
5.2 × 5.0 |
26.0 |
|
2 |
Phòng ngủ 1 |
4.1 × 5.0 |
20.5 |
|
3 |
WC 02 |
2.0 × 2.2 |
4.4 |
|
4 |
Khu thang + sảnh |
3.3 × 5.0 |
16.5 |
|
5 |
Phòng làm việc |
3.6 × 5.0 |
18.0 |
|
6 |
Phòng khách |
6.3 × 5.0 |
31.5 |
|
7 |
Hành lang / đệm cuối nhà |
1.5 × 5.0 |
7.5 |

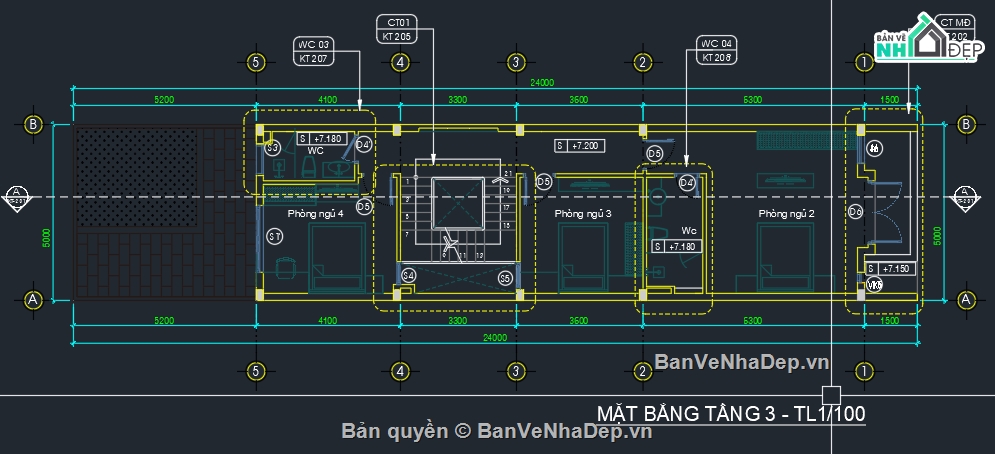

Tầng 3:
|
STT |
Phòng / Khu chức năng |
Kích thước (m) |
Diện tích (m²) |
|
1 |
Sân thượng / khoảng ngoài trời |
5.2 × 5.0 |
26.0 |
|
2 |
Phòng ngủ 4 |
4.1 × 5.0 |
20.5 |
|
3 |
Khu thang + sảnh |
3.3 × 5.0 |
16.5 |
|
4 |
Phòng ngủ 3 |
3.6 × 5.0 |
18.0 |
|
5 |
WC 04 |
1.8 × 2.2 |
4.0 |
|
6 |
Phòng ngủ 2 |
6.3 × 5.0 |
31.5 |
|
7 |
Ban công / hành lang cuối nhà |
1.5 × 5.0 |
7.5 |

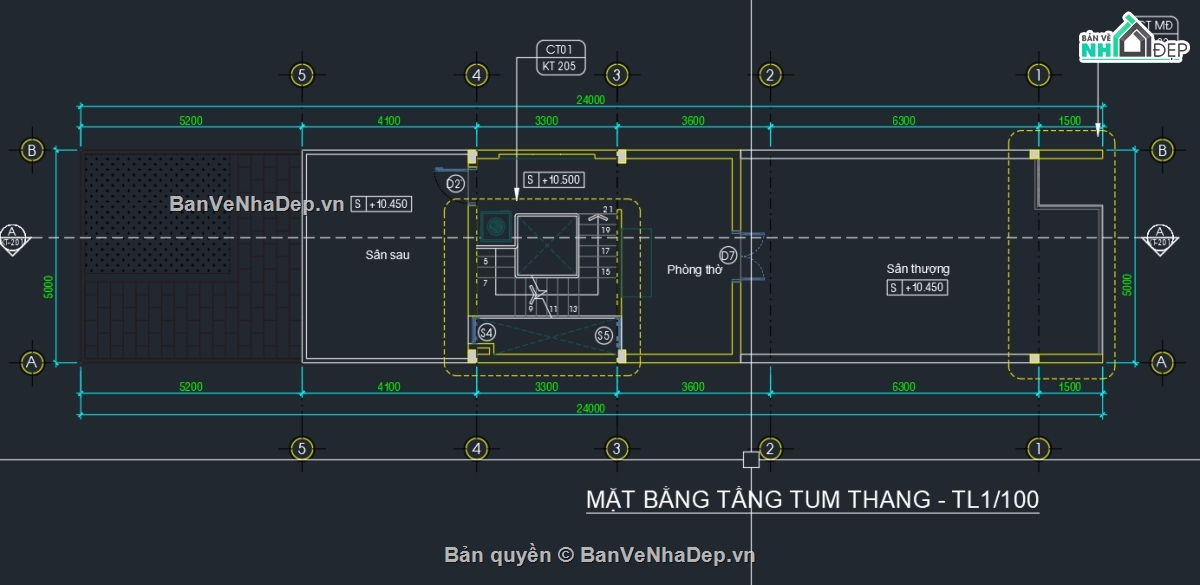

Tầng tum:
|
STT |
Phòng / Khu chức năng |
Kích thước (m) |
Diện tích (m²) |
|
1 |
Sân sau |
4.1 × 5.0 |
20.5 |
|
2 |
Khu thang + sảnh |
3.3 × 5.0 |
16.5 |
|
3 |
Phòng thờ |
3.6 × 5.0 |
18.0 |
|
4 |
Sân thượng |
6.3 × 5.0 |
31.5 |
|
5 |
Ban công / hành lang cuối |
1.5 × 5.0 |
7.5 |
|
6 |
Khoảng sân ngoài trời phía trái |
5.2 × 5.0 |
26.0 |
