thông số kỹ thuật công trình
kích thước xây dựng: 50 m × 91 m.
tổng diện tích xây dựng: 4.550 m².
kết cấu: phân xưởng khung thép tiền chế 2 nhịp, mỗi nhịp rộng 25 m.
bước cột: bố trí theo khoảng cách 7 m và 6,25 m.
chiều cao tường xây: 3 m.
cao độ đỉnh mái: +11.486 m.
nội dung hồ sơ
1. kiến trúc công trình
bản vẽ mặt bằng tổng thể.

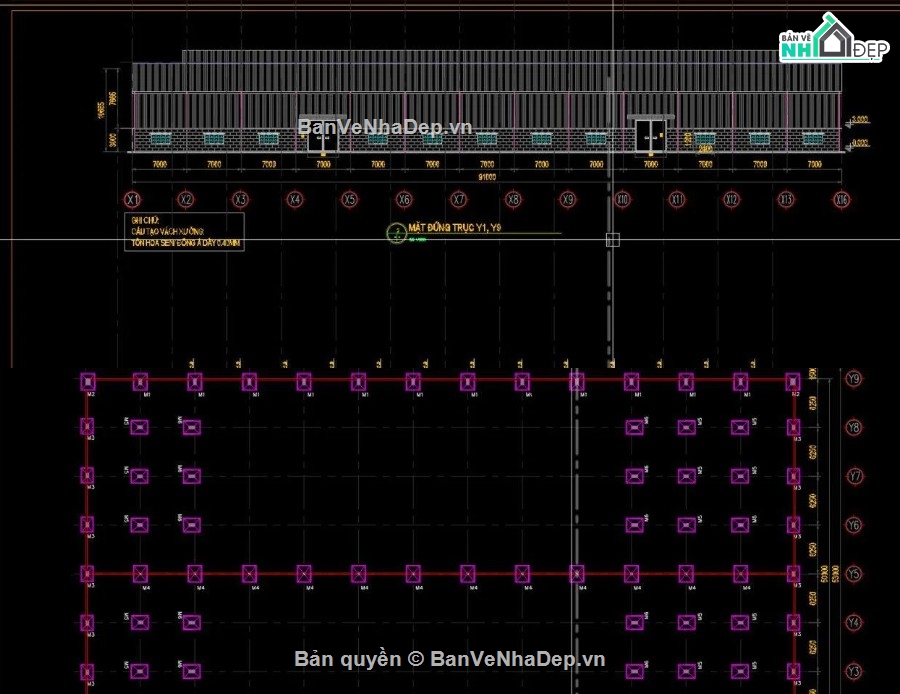

bản vẽ mặt đứng công trình.
bố trí cửa sắt đi, cửa sắt sổ và ô thông gió.
không gian chế biến rộng, thuận tiện bố trí dây chuyền và kho chứa.
2. kết cấu khung thép

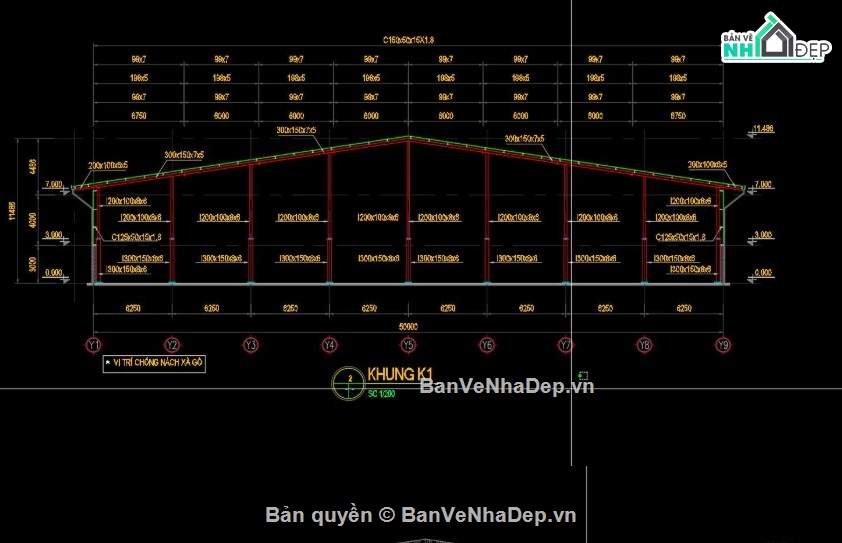

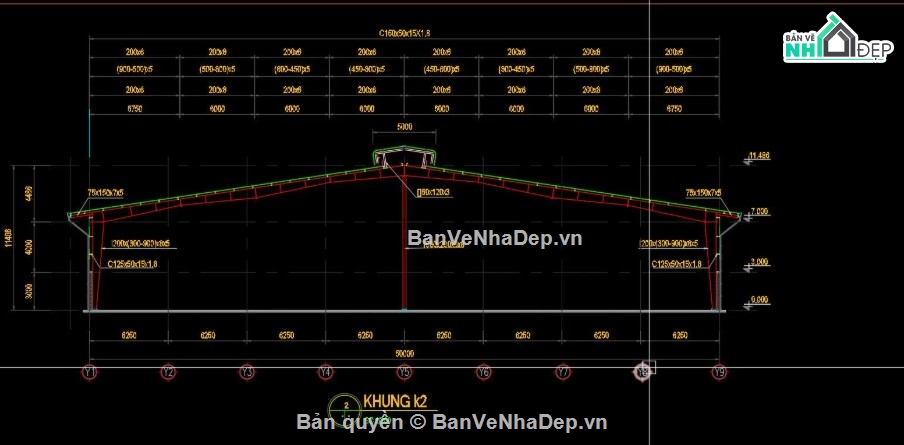

bản vẽ khung kèo thép k1 và k2.
chi tiết thanh biên, thanh bụng và bản mã liên kết.
giải pháp kết cấu vượt nhịp lớn đảm bảo khả năng chịu lực và ổn định công trình.
3. kết cấu móng

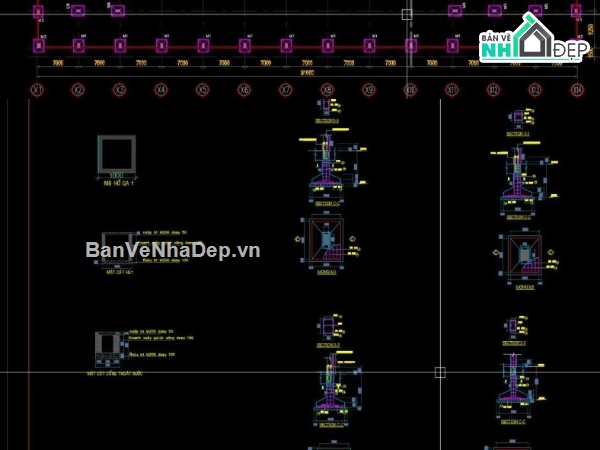

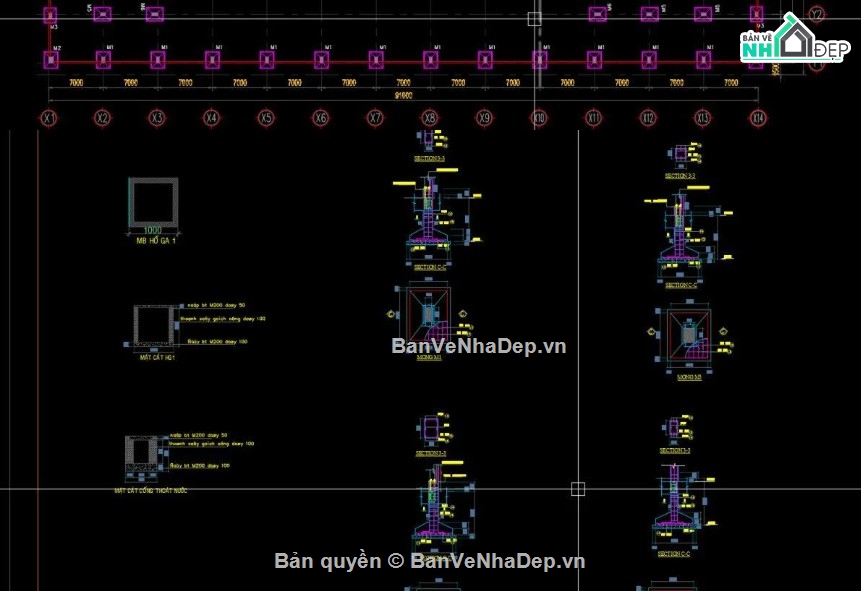

bản vẽ mặt bằng móng.
chi tiết móng đơn bê tông cốt thép.
các loại móng m1, mb và các mặt cắt kỹ thuật.
bố trí cốt thép theo file cad phục vụ thi công.
4. cấu tạo vách và mái

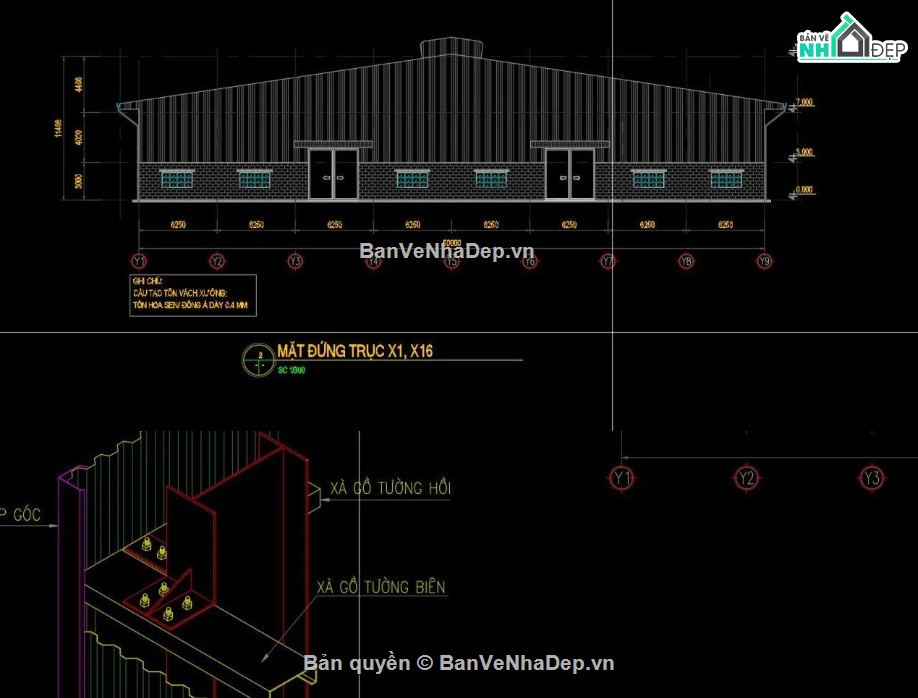

chi tiết vách tôn dày 0,4 mm.
hệ thống xà gồ tường biên và tường hồi.
bản vẽ cấu tạo mái và các đầy đủ liên kết.
5. hạ tầng kỹ thuật
chi tiết mặt cắt hố ga.
hệ thống cống thoát nước mưa và nước thải.
các danh mục hạ tầng phục vụ vận hành nhà xưởng.
thành phần bản vẽ autocad
bộ bản vẽ bao gồm:
bản vẽ mặt bằng tổng thể.
hồ sơ kiến trúc nhà xưởng.
mặt đứng công trình.
bản vẽ khung thép k1 và k2.
hồ sơ kết cấu móng.
chi tiết móng bê tông cốt thép.
bản vẽ cấu tạo vách tôn.
bản vẽ mái và các đầy đủ liên kết.
bản vẽ hạ tầng thoát nước.
các đầy đủ cấu tạo phục vụ thi công.
