thông số kỹ thuật công trình
kích thước xây dựng: 27 m × 43 m.
tổng diện tích xây dựng: 1.161 m².
chiều cao thông thủy: 9 m.
chiều cao đỉnh mái: trên 11 m.
kết cấu chính: khung thép tiền chế.
hệ mái: vì kèo thép kết hợp xà gồ hộp mạ kẽm.
mái lợp tôn mạ màu dày 0,4 mm, độ dốc 15%.
hệ móng: móng bê tông cốt thép.
công năng và nội dung bản vẽ
mặt bằng công trình

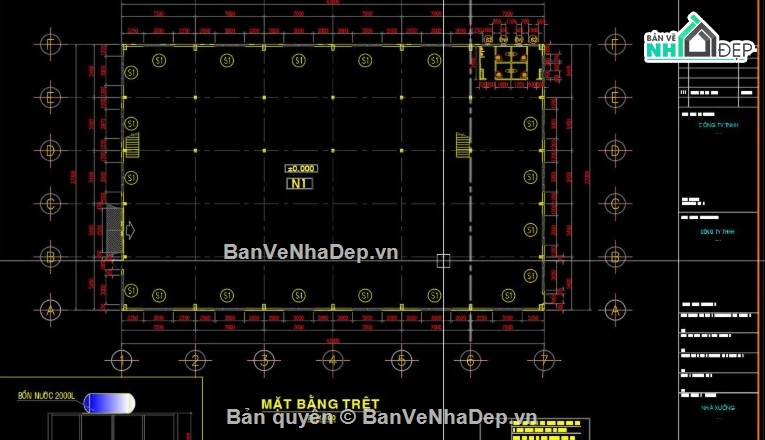

mặt bằng tầng trệt.

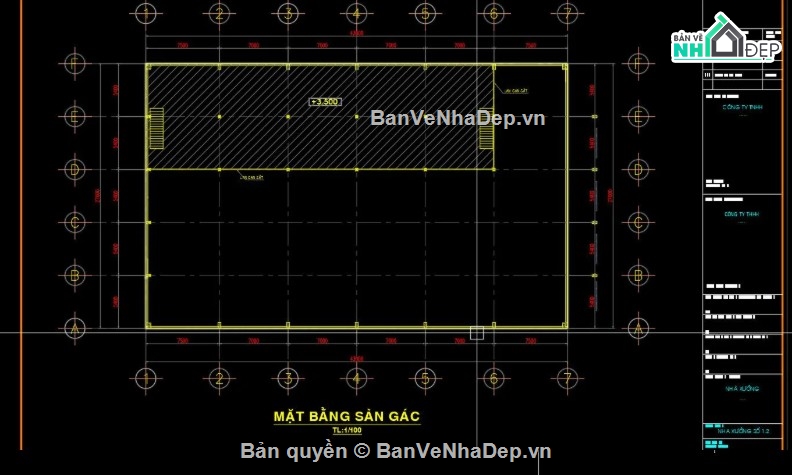

mặt bằng sàn gác.
không gian chế biến rộng với lưới cột 5,4 m × 7,5 m.
khu vực sàn gác phục vụ tòa nhà hoặc kho chứa hàng.

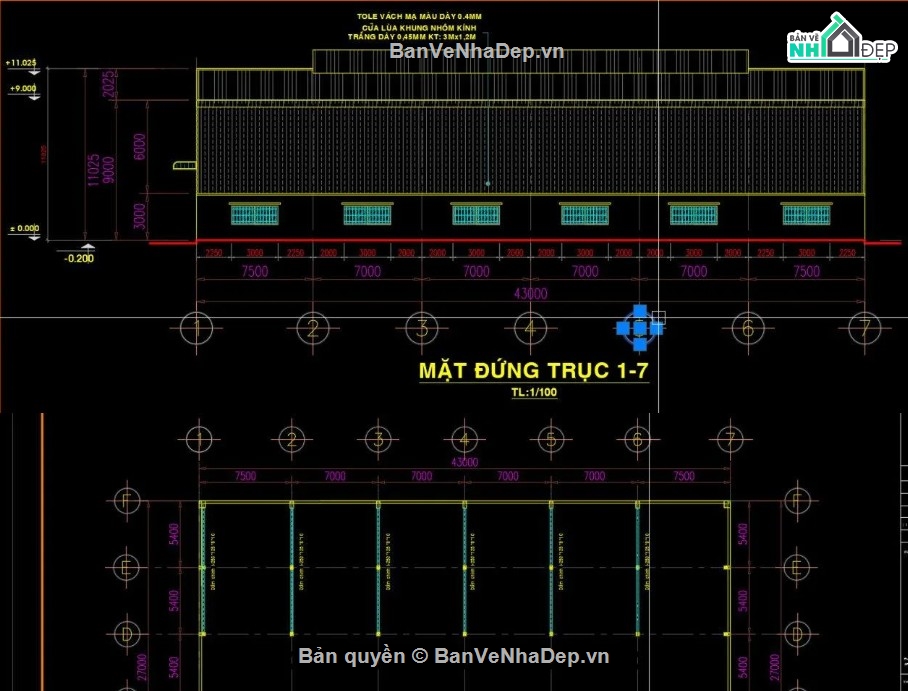

hệ thống cửa sắt và thông gió
cửa lùa khung nhôm kính diện tích xây dựng lớn.
cửa cuốn chính phục vụ xe download ra vào.
bố trí thông gió và lấy sáng tự nhiên cho nhà xưởng.
kết cấu móng

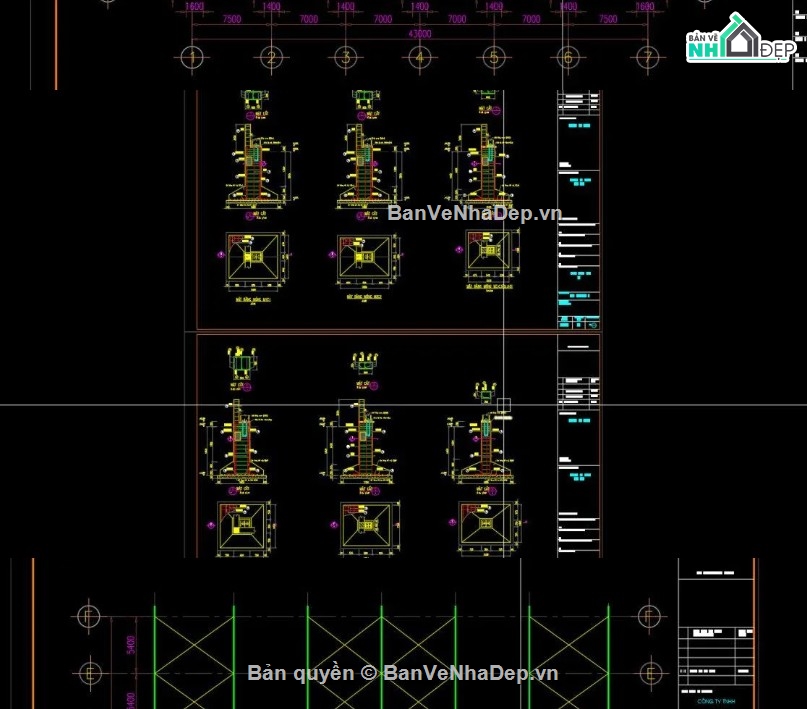

bản vẽ mặt bằng móng.
chi tiết móng đơn bê tông cốt thép.
kích thước móng từ 1,4 m đến 1,8 m, phù hợp với download trọng công trình quy mô lớn.

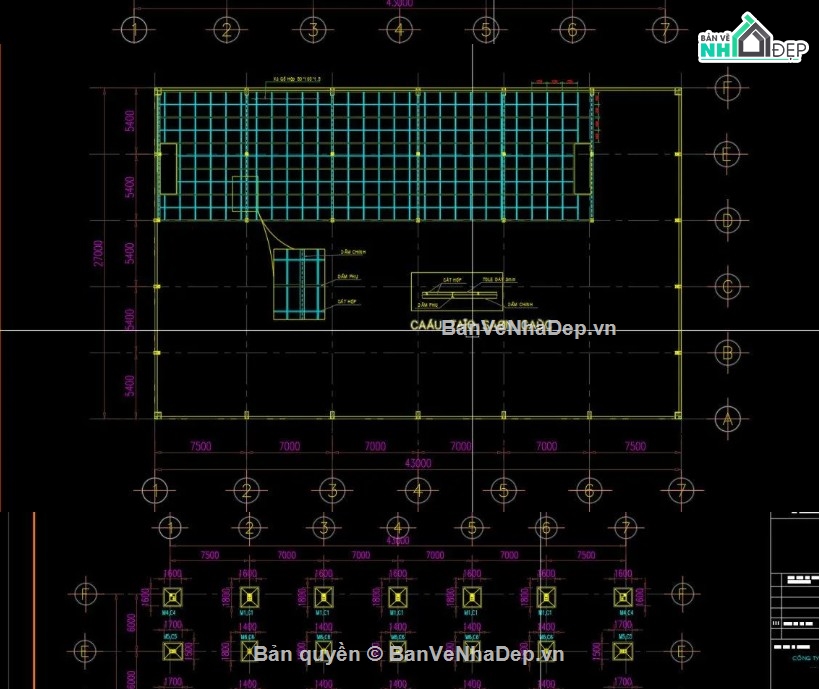

kết cấu sàn gác
chi tiết hệ dầm chính và dầm phụ.
sử dụng dầm thép i-250 và i-200.
tấm sàn thép dày 3 mm, đáp ứng những yêu cầu chịu download cho khu vực làm việc và kho chứa.

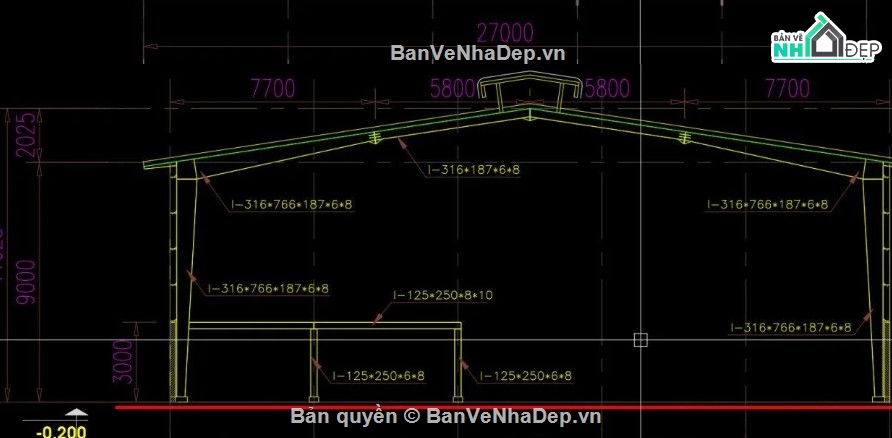

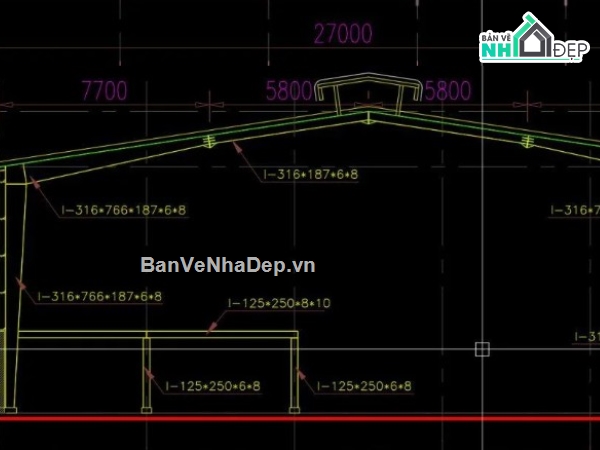

hệ vì kèo và giằng mái
bản vẽ mặt bằng khung kèo.
chi tiết vì kèo thép k1 và k2.
hệ thống cáp giằng tăng cứng mái.
giải pháp kết cấu giúp công trình ổn định và chịu được điều kiện thời tiết khắc nghiệt.
thành phần bản vẽ autocad
bộ bản vẽ bao gồm:
bản vẽ mặt bằng tổng thể.
mặt bằng tầng cấp 4 và sàn gác.
hồ sơ kiến trúc nhà xưởng.
bản vẽ kết cấu móng.
chi tiết móng bê tông cốt thép.
bản vẽ khung thép.
chi tiết vì kèo và xà gồ mái.
bản vẽ giằng mái.
chi tiết kết cấu sàn gác.
các mẫu bản vẽ cấu tạo kỹ thuật phục vụ thi công.
ưu điểm của bản vẽ thiết kế
hồ sơ gồm phần kiến trúc và kết cấu.
file cad (.dwg) dễ dàng cải tạo và triển khai.
thiết kế phù hợp cho nhà máy sản xuất, kho hàng và nhà máy công nghiệp.
hệ khung thép tiền chế giúp rút ngắn thời gian thi công và tối ưu chi phí.
bao gồm gồm các mẫu bản vẽ kỹ thuật phục vụ công tác mẫu và thi công thực tế.
