Tổng hợp 2 bản vẽ cad xưởng 45x100m và 31x93m
Công trình: nhà xưởng công ty kukjin vina
Địa điểm: kcn đất cuốc - bình dương.
tổng mặt bằng: 99x202m bao file cad 2 bản vẽ xưởng đầy đủ kiến trúc, kết cấu, chiếu sáng và cấp thoát nước.
bao gồm:

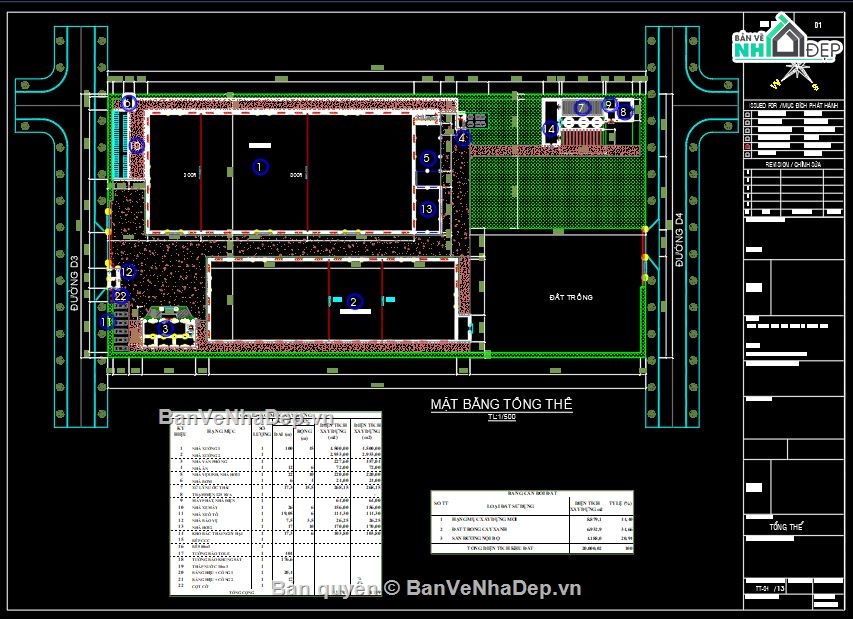

- mb tổng thể

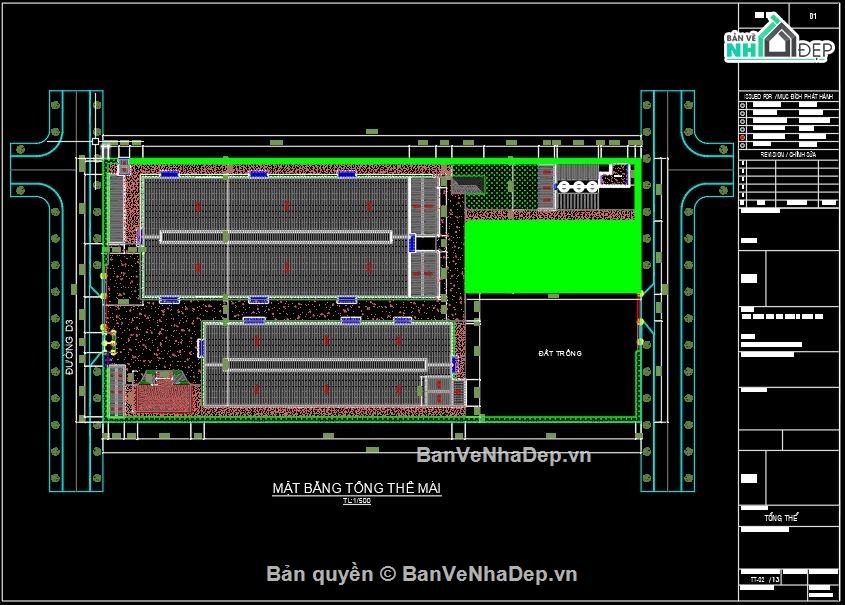

- mb tổng thể mái
- mb thoát nước mưa tổng thể
- đầy đủ cống, gối kê cống, mặt cắt lắp đặt công, mương đặt code, joint cao su, mối nối cống.
- đầy đủ hố ga

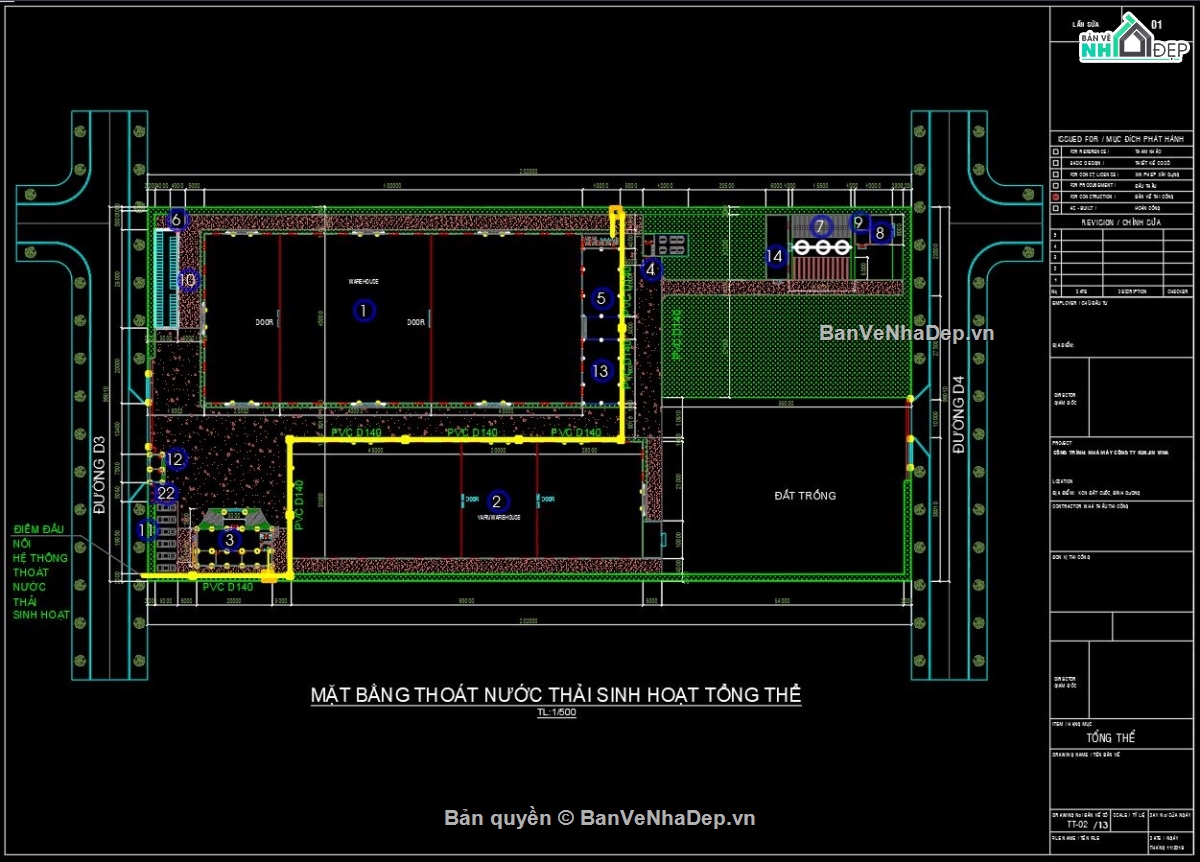

- mb thoát nước thải sinh hoạt tổng thể.
- mb cấp nước tổng thể.
- mb tổng thể sân đường nội bộ,
- mb tổng thể móng tường rào.
với bản vẽ đầy đủ 2 thiết kế nhà xưởng:
- mb trệt
- mb mái

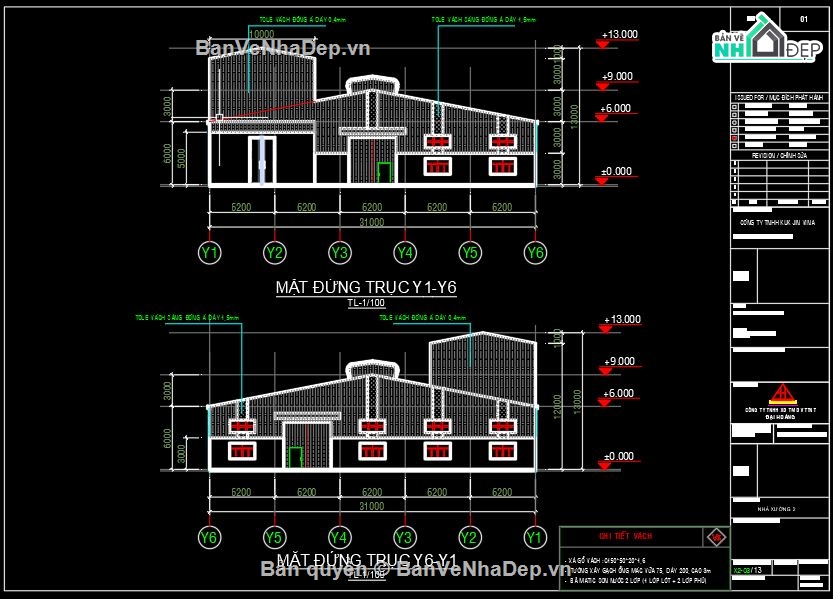

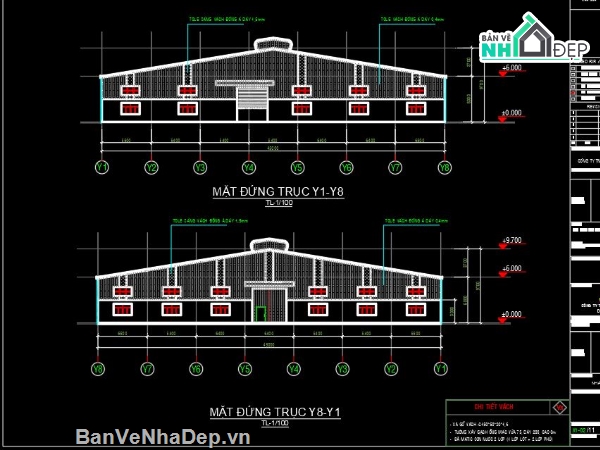

- mặt đứng trục y1 - y8 và mđ trục y8 - y1

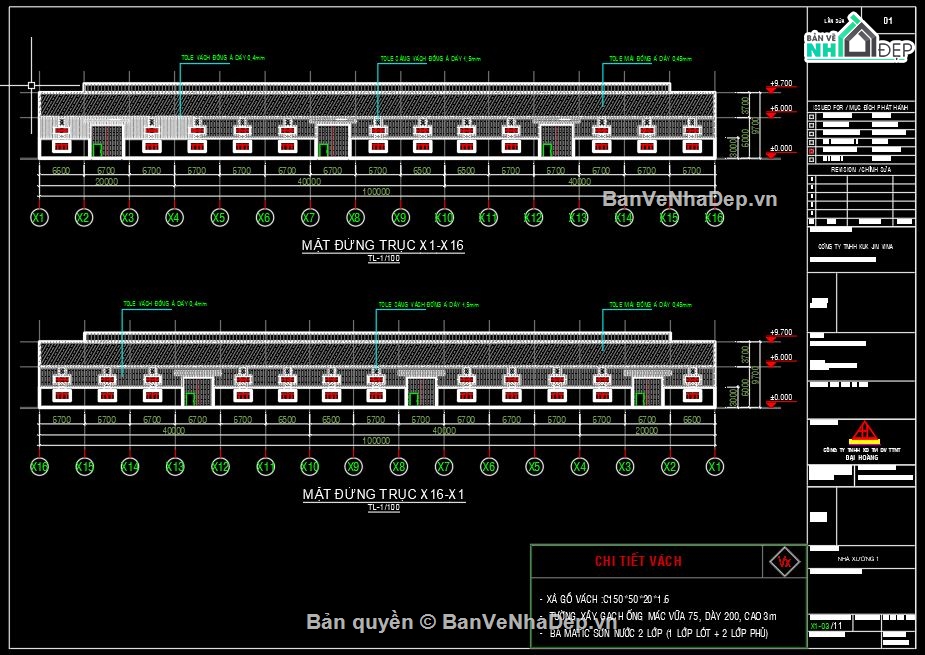

- mặt đứng trục x1 - x16 và mđ trục x16- x1
- đầy đủ cửa sắt đi, cửa sắt sổ, cửa sắt cuốn.
- qui định chung

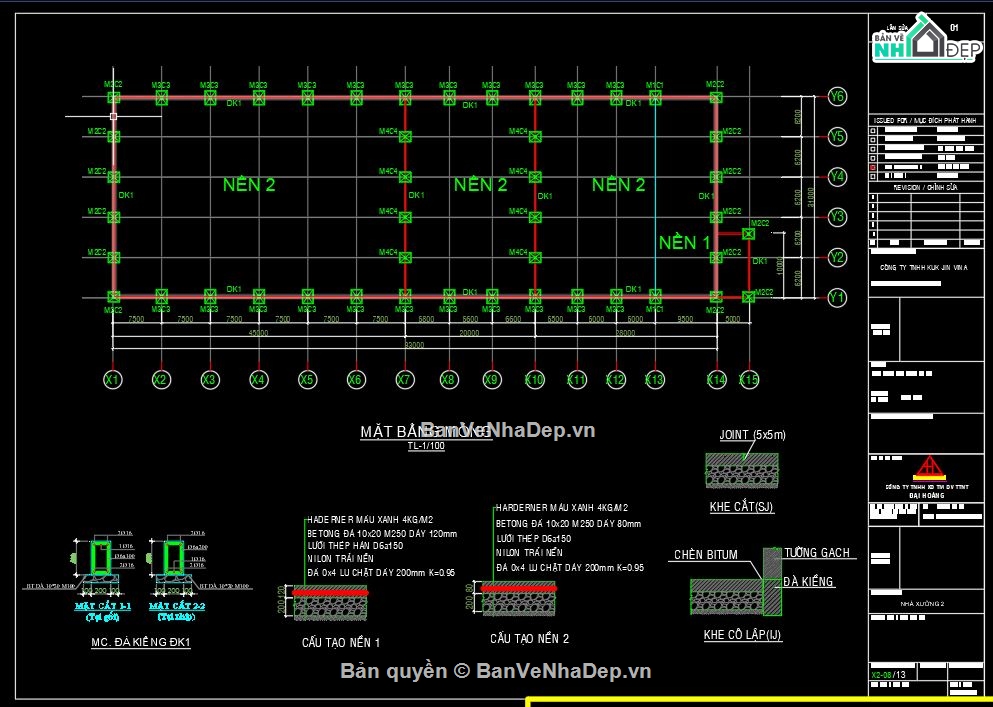

- mb móng
- mb xà gồ mái + ty giằng

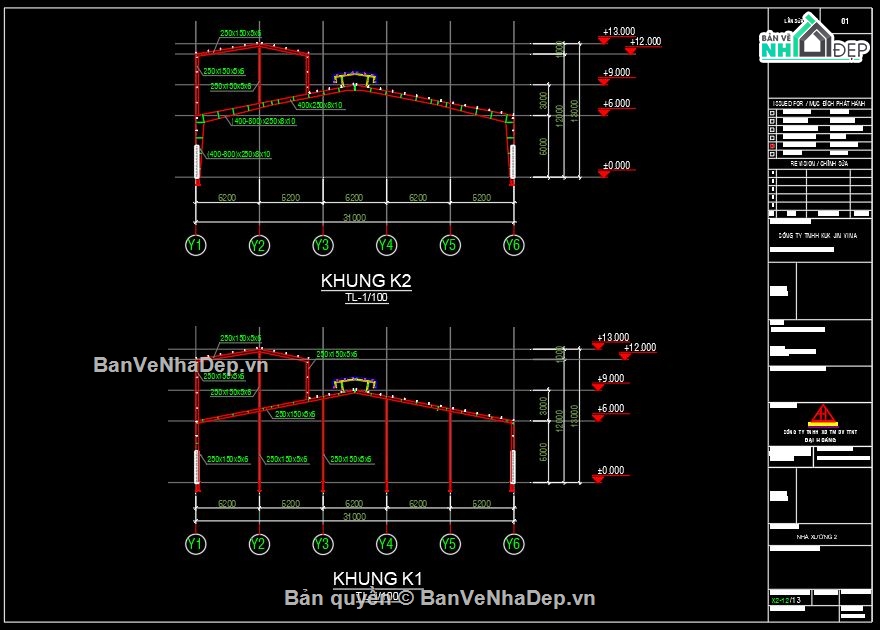

- khung k1, k3, k3
- mb chiếu sáng xưởng 1, 2
- ...
