Hồ sơ Thiết kế nhà kho kết cấu thép 35x65m
Chia sẻ bộ hồ sơ thiết kế nhà xưởng kết cấu thép kích thước 35x65m. Phần kiến trúc gồm mặt bằng và mặt đứng tổng thể; phần kết cấu bê tông cốt thép và kết cấu thép được thể hiện đầy đủ
Ngày đăng: 08/8/2026
File download:
Nhà xưởng KCT 35x65m.rar
Dung lượng file:
2.7 MB
Phong cách: Hiện đại
Kích thước: Rộng 35m, Dài 65m, DT 2275m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
517
Bộ sưu tập
4
Đánh giá (631)
4/5
Ngày tham gia
16/11/2017
Mô tả chi tiết
Bộ hồ sơ thiết kế nhà xưởng công nghiệp kích thước 35x65m, sử dụng hệ khung kết cấu thép, phù hợp tham khảo cho các công trình sản xuất và kho công nghiệp.
Nội dung hồ sơ bao gồm:
-

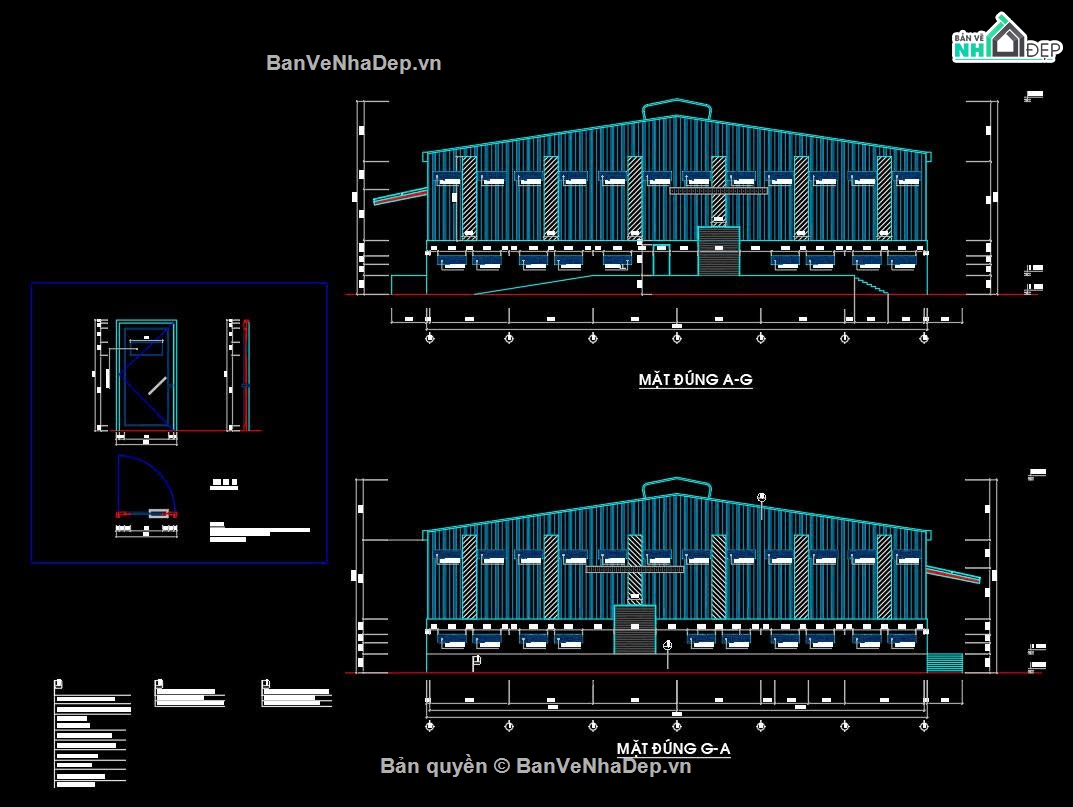

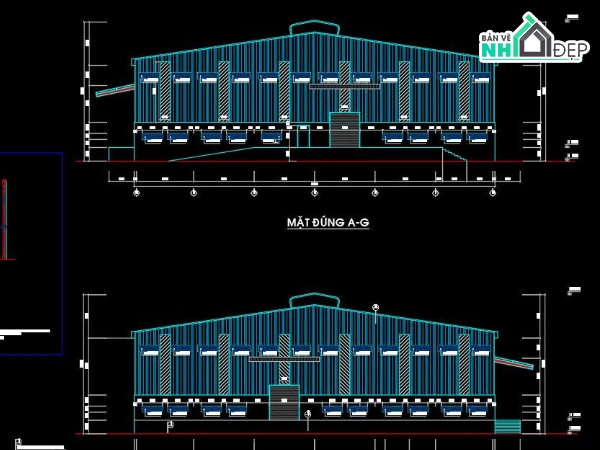

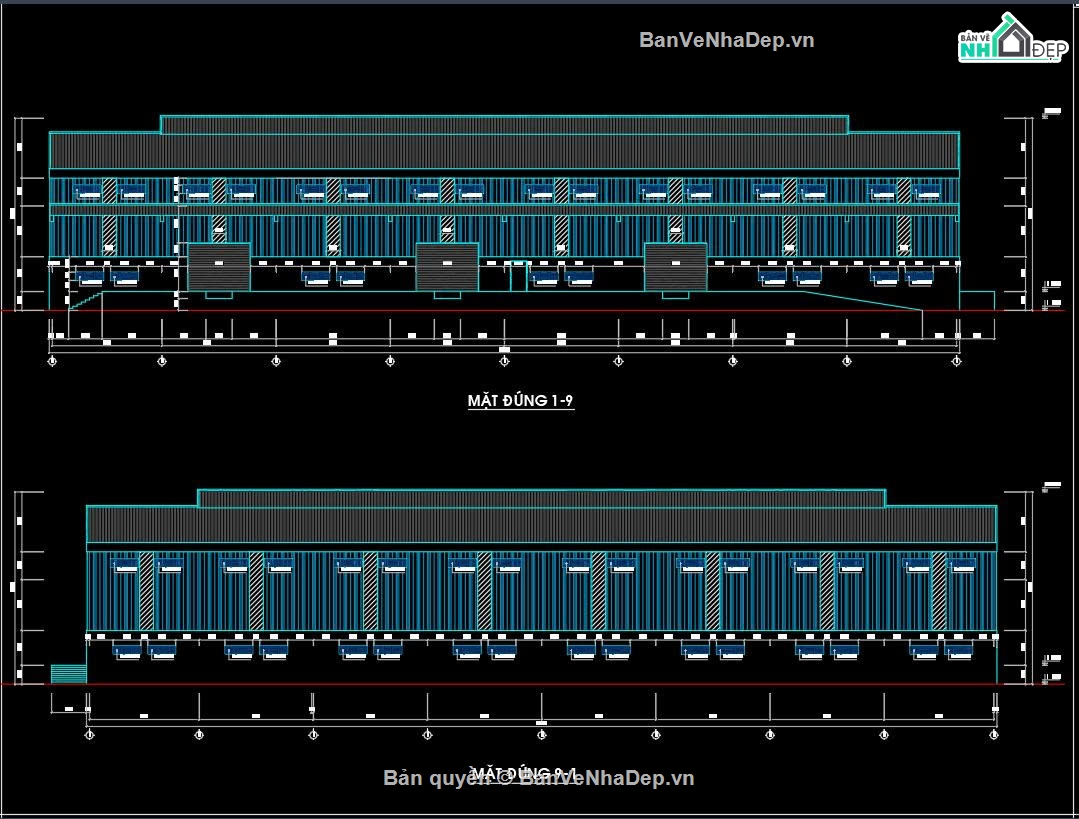

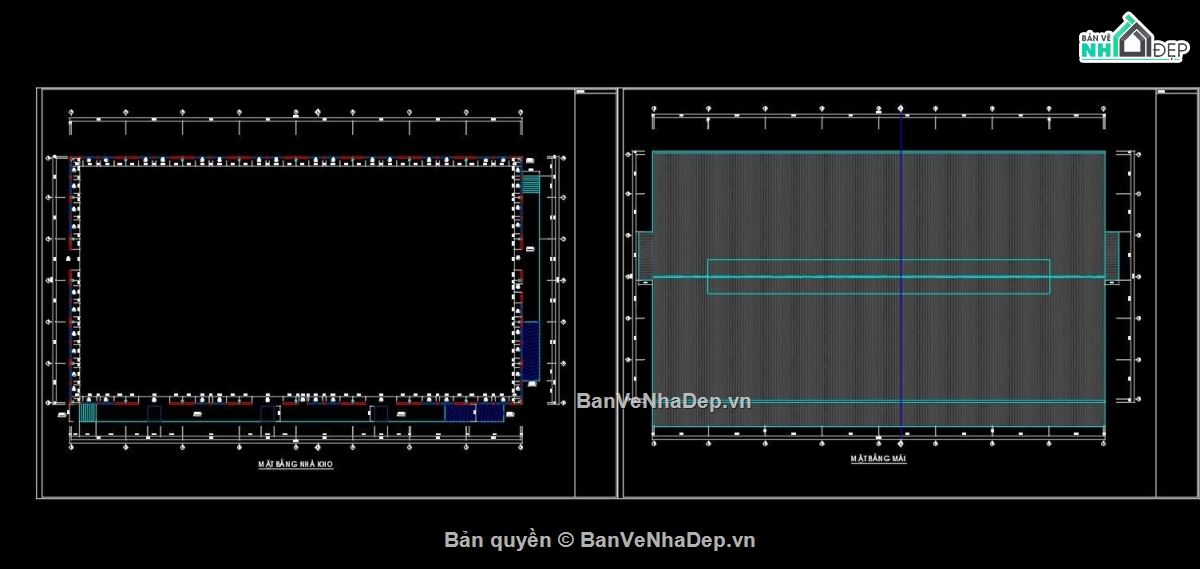

Kiến trúc: Mặt bằng và mặt đứng tổng thể của nhà xưởng; không bao gồm các bản vẽ chi tiết kiến trúc.
-

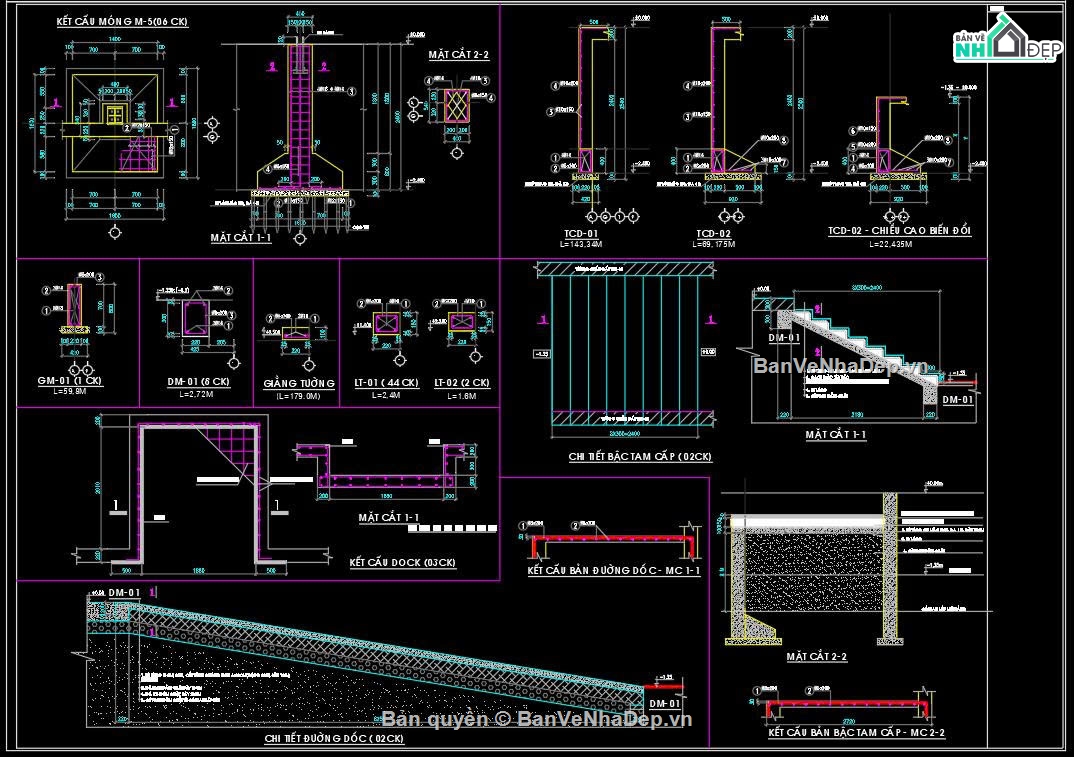

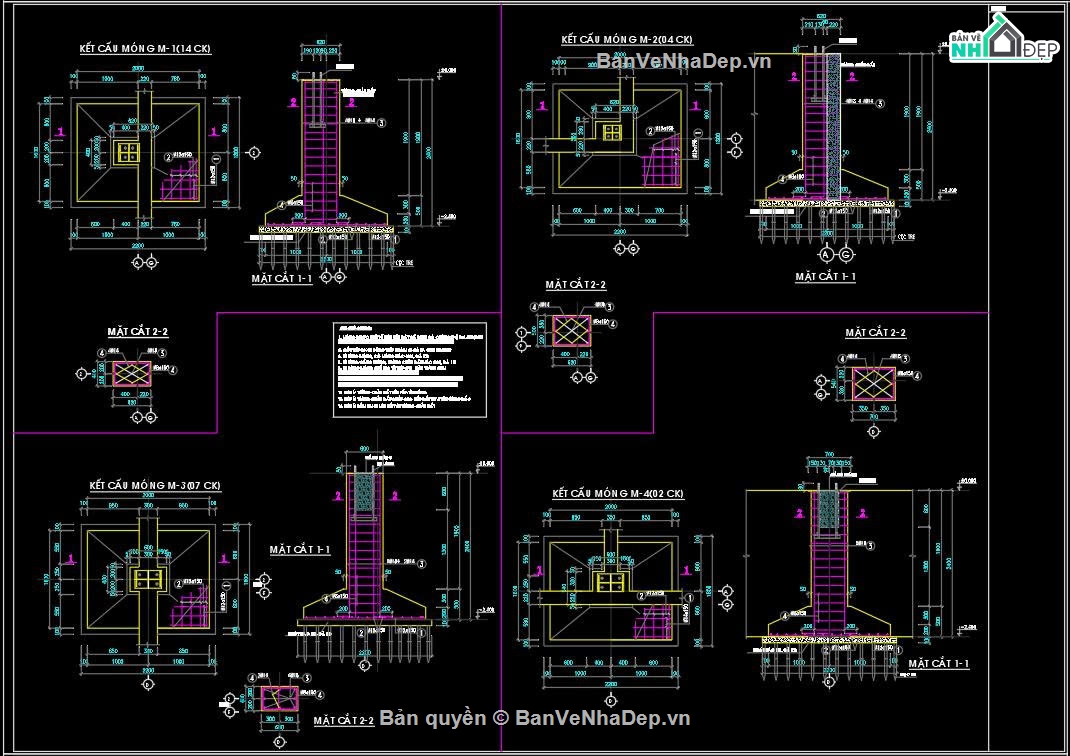

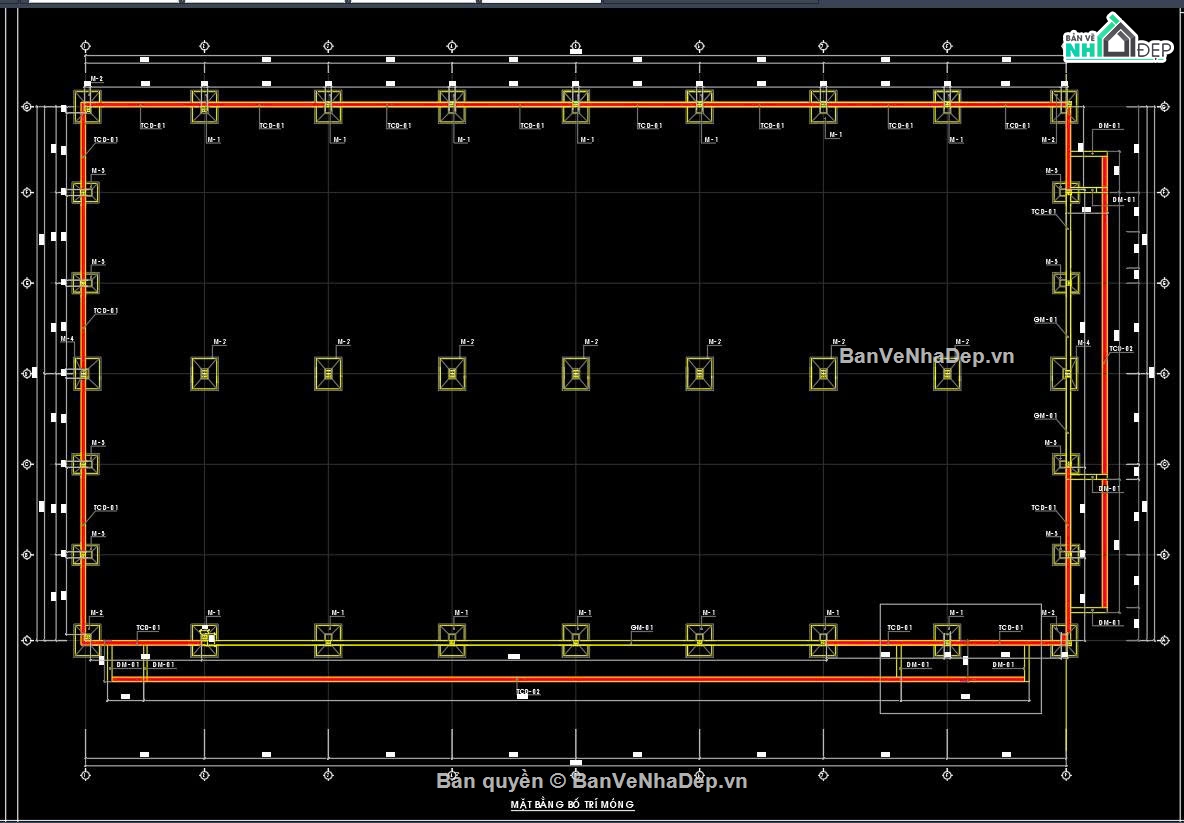

Kết cấu bê tông cốt thép: Mặt bằng móng, chi tiết móng, cổ cột, giằng móng và các cấu kiện bê tông cốt thép liên quan.
-

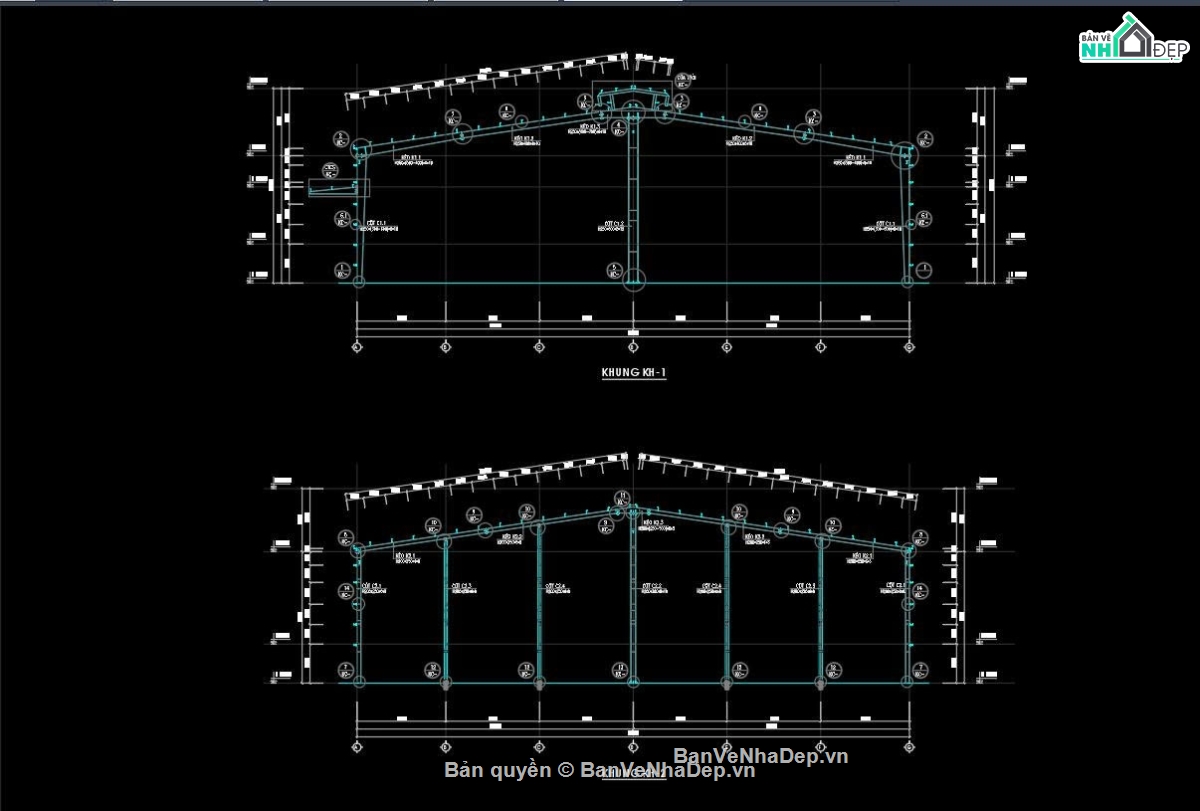

Kết cấu thép: Mặt bằng bố trí khung, cột, kèo, xà gồ, hệ giằng cùng các cấu tạo và chi tiết liên kết cần thiết.
-
Các kích thước, ghi chú kỹ thuật và thông tin phục vụ việc nghiên cứu, tham khảo thiết kế và triển khai thi công.
Bộ bản vẽ có phần kết cấu tương đối đầy đủ, trình bày rõ ràng, phù hợp với kỹ sư, sinh viên và các đơn vị tư vấn, thi công cần tham khảo giải pháp nhà xưởng kết cấu thép có quy mô tương tự.
