Kiến trúc nhà chung cư 11 tầng 1 hầm 29x25m hồ sơ
Với hình khối vuông vắn và cách tổ chức mặt bằng cực kỳ tối ưu, đây là nguồn file tài liệu thực tiễn vô giá giúp các kiến trúc sư, kỹ sư tư vấn bản vẽ tham khảo ý tưởng, hoặc các bạn sinh viên
Ngày đăng: 01/6/2026
File download:
.rar
Dung lượng file:
MB
Phong cách: Hiện đại
Kích thước: Rộng 29m, Dài 25m, DT 725m2
CÔNG CỤ THIẾT KẾ:
Autocad
Sketchup
3D Max
Revit
Khác...
CÁC HẠNG MỤC CỦA BẢN VẼ:
Kiến trúc
Kết cấu
Điện
Nước
PCCC
Phối cảnh
Dự toán
Tài liệu
Khác...
NGƯỜI ĐĂNG
Bản vẽ
512
Bộ sưu tập
0
Đánh giá (691)
5/5
Ngày tham gia
9/6/2025
Mô tả chi tiết

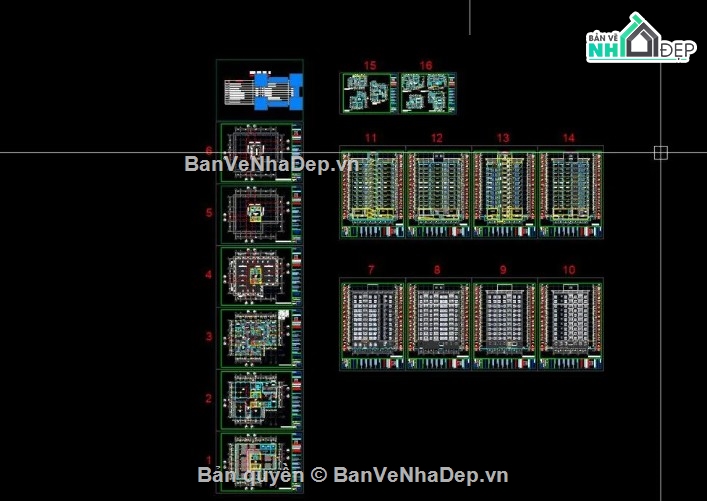

bộ model mang đến góc nhìn đầy đủ từ tổng thể đến cục bộ các khu vực chức năng, bao gồm:

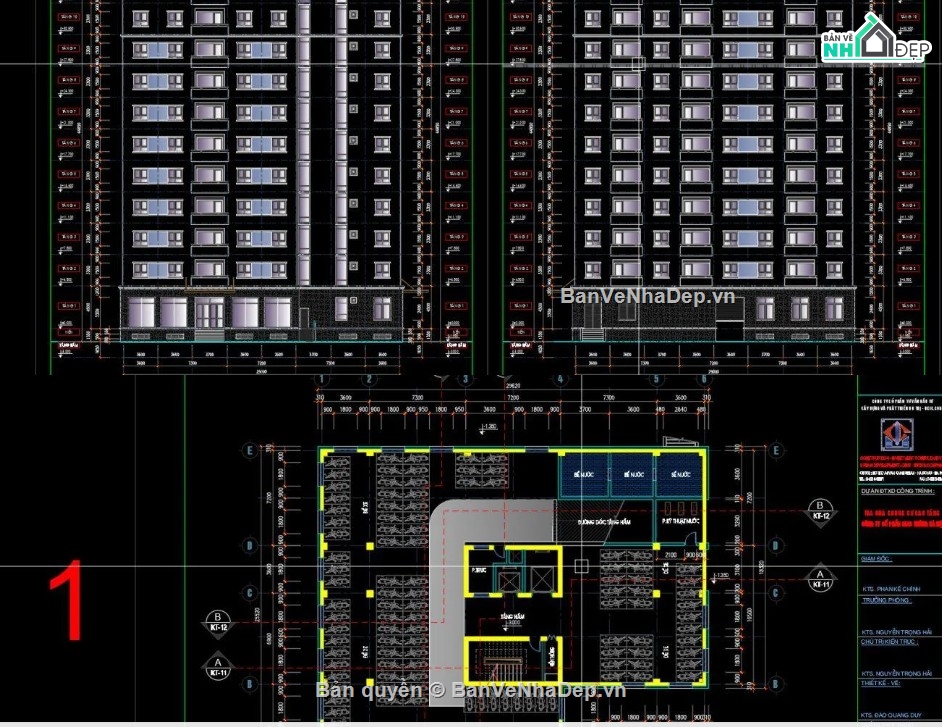

chi tiết mặt bằng các tầng: mặt bằng tầng 1 (khối sảnh), mặt bằng tầng 2-10 (khối căn hộ điển hình), mặt bằng tầng 11 và mặt bằng tầng mái.
bản vẽ mặt đứng tổng thể: mặt đứng chính và mặt đứng bên diễn tả đầy đủ hình khối mặt tiền, hệ thống ban công, cửa sắt sổ.

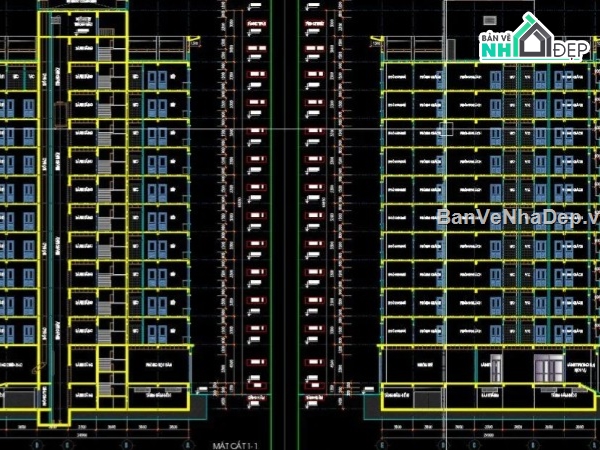

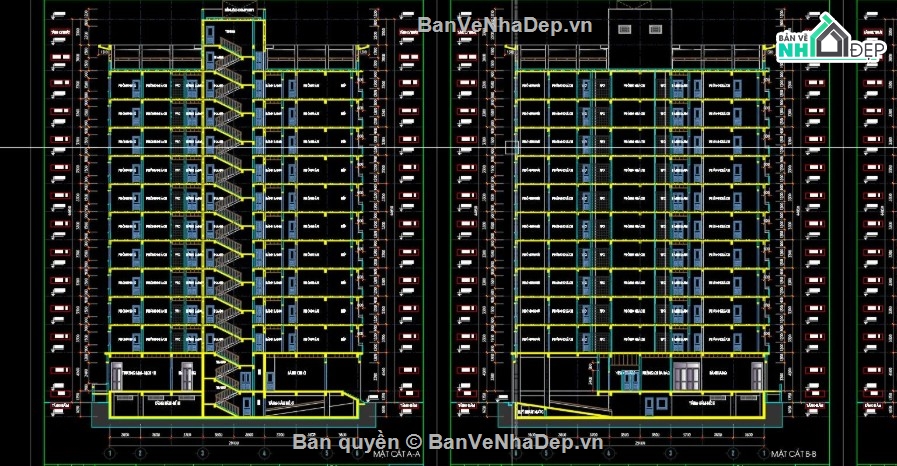

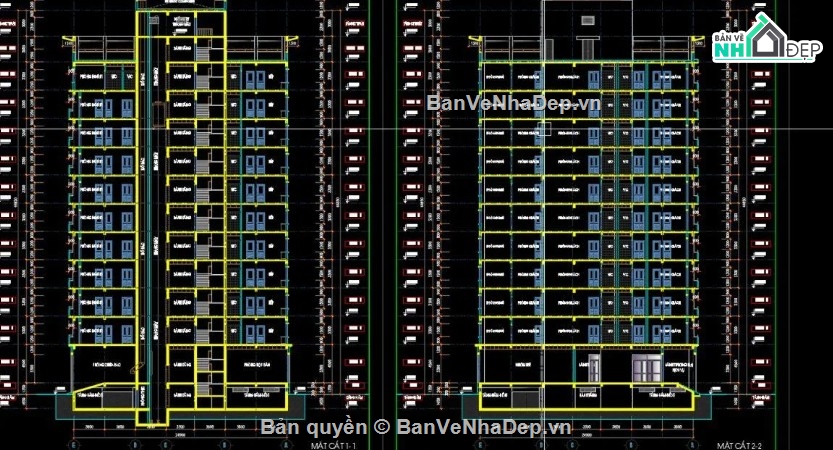

bản vẽ mặt cắt dọc a-a: cắt ngang qua buồng thang bộ và lõi thang máy, thể hiện rành mạch cao độ thông thủy các tầng từ hầm lên tới tum mái.
bản vẽ trích đoạn chi tiết: cung cấp mặt bằng bố trí nội thất căn hộ điển hình, đầy đủ cấu tạo lõi thang máy/thang bộ và mặt cắt đầy đủ bậc thang.
